Фитинги для стыковой сварки

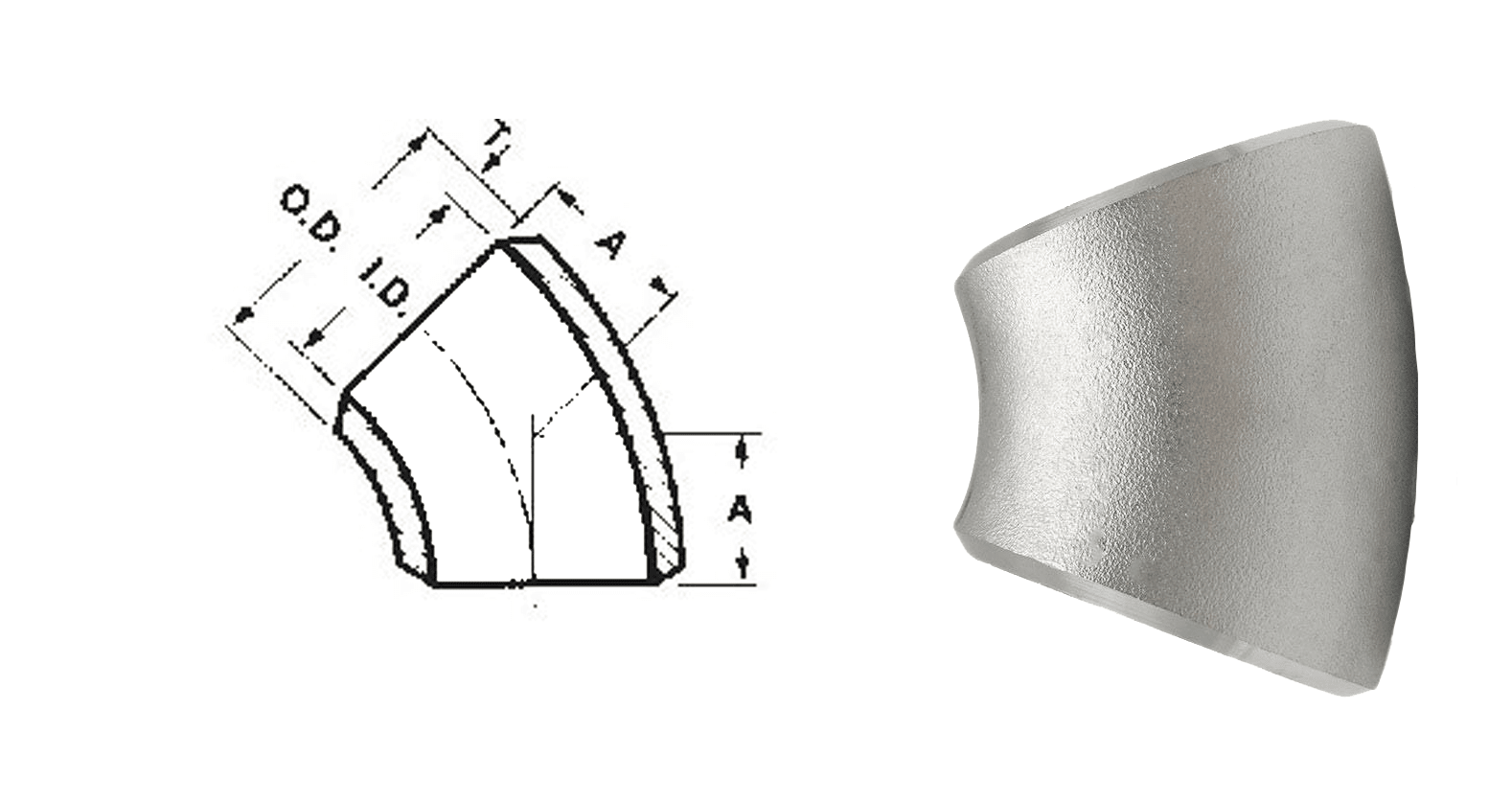

Колено 45°с большим радиусом гиба

Стандартный вес, Сверхпрочный, Стандарт160,

Особо повышенной прочности

Углеродистая и ферритная легированная сталь, углеродистая сталь, нержавеющая дуплексная и легированная сталь,

ASTM A-234, ASME/ANSI Bl6.9,ASTM A-234,A403,

A420,A8 15,ASME/ANSI Bl6.9.

		Наружный диаметр на скосе O.D. (мм)	Центр-Конец, Номинальный А (мм)	СТАНДАРТНЫЙ ВЕС			ОСОБО ПРОЧНЫЙ
NPS	DN	Наружный диаметр на скосе O.D. (мм)	Центр-Конец, Номинальный А (мм)	Внутренний диаметр l.D. (мм)	Толщина Стенки T (мм)	Приблиительный Вес (кг)	Внутренний диаметр l.D. (мм)	Толщина Стенки T (мм)	Приблиительный Вес (кг)
1/2	15	21	16	15.80	2.77	.04	-	-	-
3/4	20	27	11	20.93	2.87	.04	18.85	3.91	.07
1	25	33	22	26.24	3.38	.11	24.31	4.55	.13
1 1/4	32	42	25	35.05	3.56	.15	32.46	4.85	.20
1 1/2	40	48	29	40.89	3.68	.21	38.10	5.08	.27
2	50	60	35	52.50	3.91	.35	49.25	5.54	.47
2 1/2	65	73	44	62.71	5.16	.75	59.00	7.01	.86
3	80	89	51	77.93	5.49	1.01	73.66	7.62	1.39
3 1/2	90	102	57	90.12	5.74	1.42	85.45	8.08	2.14
4	100	114	64	102.26	6.02	1.91	97.18	8.56	2.65
5	125	141	79	128.19	6.55	3.26	122.25	9.53	4.65
6	150	168	95	154.05	7.11	5.18	146.33	10.97	7.50
8	200	219	127	202.72	8.18	10	193.68	12.70	15
10	250	273	150	254.50	9.27	18	247.65	12.70	24
12	300	324	190	304.8	9.53	27	298.45	12.70	33
14	350	356	222	336.6	9.53	33	330.2	12.70	43
16	400	406	254	387.4	9.53	46	381.0	12.70	59
18	450	457	286	438.2	9.53	5	431.8	12.70	77
20	500	508	318	489.0	9.53	70	482.6	12.70	92
22	550	559	343	539.8	9.53	89	533.4	12.70	117
24	600	610	381	590.6	9.53	100	584.2	12.70	133
26	650	660	406	641.4	9.53	124	635.0	12.70	164
30	750	762	470	743.0	9.53	165	736.6	12.70	214
36	900	914	565	895.4	9.53	239	889.0	12.70	318
42∆	1100	1067	860	1,047.8	9.53	320	1,041.4	12.70	428

		Наружный диаметр на скосе O.D. (мм)	Центр-Конец, Номинальный А (мм)	СТАНДАРТ 160			ДВОЙНОЙ ЭКСТРА ПРОЧНЫЙ
NPS	DN	Наружный диаметр на скосе O.D. (мм)	Центр-Конец, Номинальный А (мм)	Внутренний диаметр l.D. (мм)	Толщина Стенки T (мм)	Приблиительный Вес (кг)	Внутренний диаметр l.D. (мм)	Толщина Стенки T (мм)	Приблиительный Вес (кг)
1/2	15	21	16	-	-	-	-	-	-
3/4	20	27	11	-	-	-	11.02	7.82	.08
1	25	33	22	20.70	6.35	.17	15.21	9.09	.18
1 1/4	32	42	25	29.46	6.35	.23	22.76	9.70	.25
1 1/2	40	48	29	34.00	7.14	.45	27.94	10.16	.52
2	50	60	35	42.85	8.74	.79	38.18	11.07	.96
2 1/2	65	73	44	53.98	9.53	1.35	44.98	14.02	1.7
3	80	89	51	66.65	11.13	2.0	58.42	15.24	2.6
3 1/2	90	102	57	-	-	-	69.29	16.15	3.9
4	100	114	64	87.33	13.49	4.3	80.06	17.12	4.8
5	125	141	79	109.55	15.88	7.65	103.20	19.05	8.6
6	150	168	95	131.80	18.26	13.5	124.38	21.95	14.4
8	200	219	127	173.05	23.01	29	174.63	22.23	27.0
10	250	273	150	215.90	28.58	61	-	-	-
12	300	324	190	257.20	33.32	104	-	-	-
14	350	356	222	284.20	35.71	125	-	-	-
16	400	406	254	325.40	40.49	187	-	-	-

Примечание:

*(1) NPS 3-1/2 (ON 90) XXS не указывается в стандартах ASME/ANSIB36.10M.

Производится из рентгеновской сварной трубы со снятым напряжением.

В соответствии с требованиями ASME Boiler & Pressure VesselCode сварные детали подвергаются 100 ° рентгенодефектоскопии.

Колено с большим радиусом гиба: 45 ° и 90 °

Размерный ряд: 1/2'' - 48''

Вид материала: нержавеющая сталь, углеродистая и легированная сталь, дуплексная сталь, супердуплекс.

ASME/ANSI B16.28 ASTM A-234 ASME/ANSI B16.9 ASTM A403 A234 A420 ASTM A8 15 AWWA C208
