Кованые фланцы

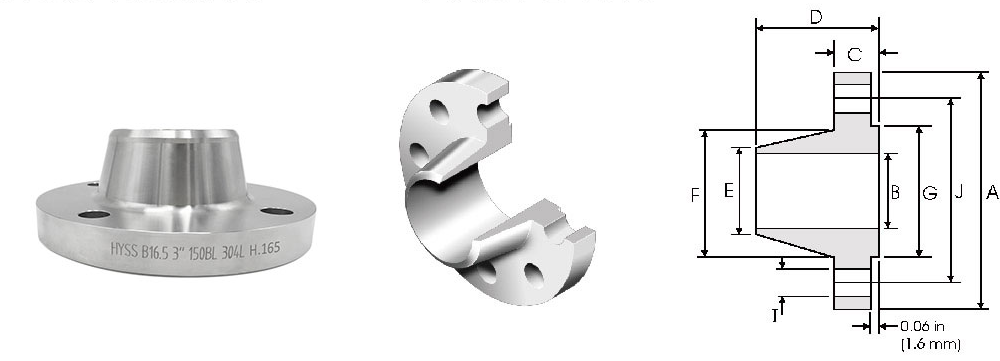

Свободно-вращающийся фланец  ANSI B16.5

Class 150 lb

Труба		Данные о фланцах				Данные втулки
Номинальный размер трубы		A	B	C	D	E	F
	Наружный диаметр	Общий диаметр	Внутренний диаметр	Толщина фланца мин.	Общая длина	Диаметр на сварном скосе	Диаметр втулки
	мм	мм	мм	мм	мм	мм	мм
1/2	21.30	88.90	15.70	11.20	47.80	21.30	30.20
3/4	26.70	98.60	20.80	12.70	52.30	26.70	38.10
1	33.40	108.0	26.70	14.20	55.60	33.50	49.30
1 1/4	42.20	117.3	35.10	15.70	57.15	42.20	58.70
1 1/2	48.30	127.0	40.90	17.50	62.00	48.30	65.00
2	60.30	152.4	52.60	19.10	63.50	60.45	77.70
2 1/2	73.00	177.8	62.70	22.40	69.85	73.15	90.40
3	88.90	190.5	78.00	23.90	69.85	88.90	108.0
3 1/2	101.6	215.9	90.20	23.90	71.40	101.6	122.2
4	114.3	228.6	102.4	23.90	76.20	114.3	134.9
5	141.3	254.0	128.3	23.90	88.90	141.2	163.6
6	168.3	279.4	154.2	25.40	88.90	168.4	192.0
8	219.1	342.9	202.7	28.40	101.6	219.2	246.1
10	273.0	406.4	254.5	30.20	101.6	273.0	304.8
12	323.8	482.6	304.8	31.75	114.3	323.8	365.3
14	355.6	533.4	По данным заказчика	35.10	127.0	355.6	400.1
16	406.4	596.9		36.60	127.0	406.4	475.2
18	457.2	635.0		39.60	139.7	457.2	505.0
20	508.0	698.5		42.90	144.5	508.0	558.8
24	609.6	812.8		47.80	152.4	609.6	663.4

Труба		Выступающая поверхность	Данные сверления			Вес
Номинальный размер трубы		G	H	I	J
	Наружный диаметр	Диаметр выступа	Количество отверстий	Диаметр отверстия болта	Диаметр круга отверстий	кг / шт
	мм	мм		мм	мм
1/2	21.30	35.00	4	15.70	60.45	0.48
3/4	26.70	42.90	4	15.70	69.85	0.71
1	33.40	50.80	4	15.70	79.25	1.01
1 1/4	42.20	63.50	4	15.70	88.90	1.33
1 1/2	48.30	73.15	4	15.70	98.60	1.72
2	60.30	91.90	4	19.10	120.7	2.58
2 1/2	73.00	104.6	4	19.10	139.7	4.11
3	88.90	127.0	4	19.10	152.4	4.92
3 1/2	101.6	139.7	8	19.10	177.8	6.08
4	114.3	157.2	8	19.10	190.5	6.84
5	141.3	185.7	8	22.40	215.9	8.56
6	168.3	215.9	8	22.40	241.3	10.6
8	219.1	269.7	8	22.40	298.5	17.6
10	273.0	323.9	12	25.40	362.0	24.0
12	323.8	381.0	12	25.40	431.8	36.5
14	355.6	412.8	12	28.40	476.3	48.4
16	406.4	469.9	16	28.40	539.8	60.6
18	457.2	533.4	16	31.75	577.9	68.3
20	508.0	584.2	20	31.75	635.0	84.5
24	609.6	692.2	20	35.10	749.3	115

Class 300 lb

Труба		Данные о фланцах				Данные втулки
Номинальный размер трубы		A	B	C	D	E	F
	Наружный диаметр	Общий диаметр	Внутренний диаметр	Толщина фланца мин.	Общая длина	Диаметр на сварном скосе	Диаметр втулки
	мм	мм	мм	мм	мм	мм	мм
1/2	21.30	95.20	15.70	14.20	52.30	21.30	38.10
3/4	26.70	11.73	20.80	15.70	57.15	26.70	47.70
1	33.40	12.39	26.70	17.50	62.00	33.50	53.80
1 1/4	42.20	13.33	35.10	19.00	65.00	42.20	63.50
1 1/2	48.30	15.54	40.90	20.60	68.30	48.30	69.85
2	60.30	16.51	52.60	22.30	69.85	60.45	84.00
2 1/2	73.00	19.05	62.70	25.40	76.20	73.15	100.00
3	88.90	209 .5	78.00	28.40	79.25	88.90	117.30
3 1/2	101.6	228.60	30.20	30.20	81.00	101.60	133.30
4	114.3	254.00	102.40	31.70	85.80	114.30	146.00
5	141.3	279.40	128.30	35.00	98.50	141.20	177.80
6	168.3	317.50	154.20	36.50	98.50	168.40	206.20
8	219.1	381.00	202.70	41.10	111.2	219.20	260.30
10	273.0	444.50	254.50	47.70	117.3	273.00	320.50
12	323.8	520.70	304.80	50.80	130.0	323.80	374.60
14	355.6	584.20	По данным заказчика	53.80	142.7	355.60	425.40
16	406.4	647.70		57.15	146.0	406.40	482.60
18	457.2	711.20		60.45	158.7	457.20	533.40
20	508.0	774.70		63.50	162.0	508.00	587.20
24	609.6	914.40		69.85	168.1	609.00	701.50

Труба		Выступающая поверхность	Данные сверления			Вес
Номинальный размер трубы		G	H	I	J
	Наружный диаметр	Диаметр выступа	Количество отверстий	Диаметр отверстия болта	Диаметр круга отверстий	кг / шт
	мм	мм		мм	мм
1/2	21.30	35.00	4	15.70	66.55	0.75
3/4	26.70	42.90	4	19.00	82.50	1.26
1	33.40	50.80	4	19.00	88.90	1.52
1 1/4	42.20	63.50	4	19.00	98.50	2.03
1 1/2	48.30	73.15	4	22.30	114.3	2.89
2	60.30	91.90	8	19.00	127.0	3.40
2 1/2	73.00	104.60	8	22.30	149.3	5.17
3	88.90	127.00	8	22.30	168.1	6.93
3 1/2	101.6	139.70	8	22.30	184.1	8.67
4	114.3	157.20	8	22.30	200.1	11.2
5	141.3	185.70	8	22.30	234.9	15.1
6	168.3	215.90	12	22.30	269.7	19.1
8	219.1	269.70	12	25.40	330.2	29.9
10	273.0	323.80	16	28.40	387.3	42.7
12	323.8	381.00	16	31.70	450.8	61.8
14	355.6	412.70	20	31.70	514.3	85.8
16	406.4	469.90	20	35.00	571.5	106
18	457.2	533.40	24	35.00	628.6	131
20	508.0	584.20	24	35.00	685.8	158
24	609.6	692.10	24	38.10	812.8	230

Class 600 lb

Труба		Данные Фланца				Данные втулки
Номинальный Размер Трубы		A	B	C	D	E	F
	Наружный диаметр	Общий диаметр	Внутренний диаметр	Толщина фланца мин.	Общая длина	Диаметр на сварном скосе	Диаметр втулки
	мм	мм	мм	мм	мм	мм	мм
1/2	21.30	95.20	По данным заказчика	14.20	52.30	21.30	38.10
3/4	26.70	11.73		15.70	57.15	26.70	47.80
1	33.40	12.39		17.50	62.00	33.50	53.80
1 1/4	42.20	13.33		20.60	66.55	42.20	63.50
1 1/2	48.30	15.54		22.40	69.85	48.30	69.85
2	60.30	16.51		25.40	73.15	60.45	84.10
2 1/2	73.00	19.05		28.40	79.25	73.15	100.10
3	88.90	209 .5		31.75	82.60	88.90	117.30
3 1/2	101.6	228.60		35.10	85.90	101.60	133.40
4	114.3	254.00		35.10	88.90	114.30	146.10
5	141.3	279.40		38.10	101.60	141.20	177.80
6	168.3	317.50		41.10	103.10	168.40	206.20
8	219.1	381.00		47.80	117.3	219.20	260.40
10	273.0	444.50		53.80	124.0	273.00	320.50
12	323.8	520.70		57.15	136.7	323.80	374.70
14	355.6	584.20		60.45	149.4	355.60	425.50
16	406.4	647.70		63.50	152.4	406.40	482.60
18	457.2	711.20		66.55	165.1	457.20	533.40
20	508.0	774.70		69.85	168.1	508.00	587.20
24	609.6	914.40		76.20	174.8	609.00	701.50

Труба		Выступающая поверхность	Данные сварки			Вес
Номинальный Размер Трубы		G	H	I	J
	Наружный диаметр	Диаметр выступа	Количество отверстий	Диаметр отверстия болта	Диаметр круга отверстий	кг / шт
	мм	мм		мм	мм
1/2	21.30	35.00	4	15.70	66.55	0.87
3/4	26.70	42.90	4	19.10	82.60	1.45
1	33.40	50.80	4	19.10	88.90	1.76
1 1/4	42.20	63.50	4	19.10	98.60	2.49
1 1/2	48.30	73.15	4	22.40	114.3	3.49
2	60.30	91.90	8	19.10	127.0	4.36
2 1/2	73.00	104.60	8	22.40	149.4	6.43
3	88.90	127.00	8	22.40	168.1	8.53
3 1/2	101.6	139.70	8	25.40	184.2	10.7
4	114.3	157.20	8	25.40	200.2	12.8
5	141.3	185.70	8	25.40	235.0	16.9
6	168.3	215.90	12	25.40	269.7	22.0
8	219.1	269.70	12	28.40	330.2	34.7
10	273.0	323.80	16	31.75	387.4	48.5
12	323.8	381.00	16	35.10	450.9	69.6
14	355.6	412.70	20	35.10	514.4	95.5
16	406.4	469.90	20	38.10	571.5	118
18	457.2	533.40	24	38.10	628.7	145
20	508.0	584.20	24	41.10	685.8	173
24	609.6	692.10	24	47.80	812.8	249

Class 900 lb

Труба		Данные Фланца				Данные втулки
Номинальный Размер Трубы		A	B	C	D	E	F
	Наружный диаметр	Общий диаметр	Внутренний диаметр	Толщина фланца мин.	Общая длина	Диаметр на сварном скосе	Диаметр втулки
	мм	мм	мм	мм	мм	мм	мм
1/2	21.30	95.20	15.70	14.20	52.30	21.30	38.10
3/4	26.70	11.73	20.80	15.70	57.15	26.70	47.70
1	33.40	12.39	26.70	17.50	62.00	33.50	53.80
1 1/4	42.20	13.33	35.10	19.00	65.00	42.20	63.50
1 1/2	48.30	15.54	40.90	20.60	68.30	48.30	69.85
2	60.30	16.51	52.60	22.30	69.85	60.45	84.00
2 1/2	73.00	19.05	62.70	25.40	76.20	73.15	100.00
3	88.90	209 .5	78.00	28.40	79.25	88.90	117.30
3 1/2	101.6	228.60	30.20	30.20	81.00	101.60	133.30
4	114.3	254.00	102.40	31.70	85.80	114.30	146.00
5	141.3	279.40	128.30	35.00	98.50	141.20	177.80
6	168.3	317.50	154.20	36.50	98.50	168.40	206.20
8	219.1	381.00	202.70	41.10	111.2	219.20	260.30
10	273.0	444.50	254.50	47.70	117.3	273.00	320.50
12	323.8	520.70	304.80	50.80	130.0	323.80	374.60
14	355.6	584.20	По данным заказчика	53.80	142.7	355.60	425.40
16	406.4	647.70		57.15	146.0	406.40	482.60
18	457.2	711.20		60.45	158.7	457.20	533.40
20	508.0	774.70		63.50	162.0	508.00	587.20
24	609.6	914.40		69.85	168.1	609.00	701.50

Труба		Выступающая поверхность	Данные сварки			Вес
Номинальный Размер Трубы		G	H	I	J
	Наружный диаметр	Диаметр выступа	Количество отверстий	Диаметр отверстия болта	Диаметр круга отверстий	кг / шт
	мм	мм		мм	мм
1/2	21.30	35.00	4	15.70	66.55	0.75
3/4	26.70	42.90	4	19.00	82.50	1.26
1	33.40	50.80	4	19.00	88.90	1.52
1 1/4	42.20	63.50	4	19.00	98.50	2.03
1 1/2	48.30	73.15	4	22.30	114.3	2.89
2	60.30	91.90	8	19.00	127.0	3.40
2 1/2	73.00	104.60	8	22.30	149.3	5.17
3	88.90	127.00	8	22.30	168.1	6.93
3 1/2	101.6	139.70	8	22.30	184.1	8.67
4	114.3	157.20	8	22.30	200.1	11.2
5	141.3	185.70	8	22.30	234.9	15.1
6	168.3	215.90	12	22.30	269.7	19.1
8	219.1	269.70	12	25.40	330.2	29.9
10	273.0	323.80	16	28.40	387.3	42.7
12	323.8	381.00	16	31.70	450.8	61.8
14	355.6	412.70	20	31.70	514.3	85.8
16	406.4	469.90	20	35.00	571.5	106
18	457.2	533.40	24	35.00	628.6	131
20	508.0	584.20	24	35.00	685.8	158
24	609.6	692.10	24	38.10	812.8	230

Class 1500 lb

Труба		Данные Фланца				Данные втулки
Номинальный Размер Трубы		A	B	C	D	E	F
	Наружный диаметр	Общий диаметр	Внутренний диаметр	Толщина фланца мин.	Общая длина	Диаметр на сварном скосе	Диаметр втулки
	мм	мм	мм	мм	мм	мм	мм
1/2	21.30	95.20	15.70	14.20	52.30	21.30	38.10
3/4	26.70	11.73	20.80	15.70	57.15	26.70	47.70
1	33.40	12.39	26.70	17.50	62.00	33.50	53.80
1 1/4	42.20	13.33	35.10	19.00	65.00	42.20	63.50
1 1/2	48.30	15.54	40.90	20.60	68.30	48.30	69.85
2	60.30	16.51	52.60	22.30	69.85	60.45	84.00
2 1/2	73.00	19.05	62.70	25.40	76.20	73.15	100.00
3	88.90	209 .5	78.00	28.40	79.25	88.90	117.30
3 1/2	101.6	228.60	30.20	30.20	81.00	101.60	133.30
4	114.3	254.00	102.40	31.70	85.80	114.30	146.00
5	141.3	279.40	128.30	35.00	98.50	141.20	177.80
6	168.3	317.50	154.20	36.50	98.50	168.40	206.20
8	219.1	381.00	202.70	41.10	111.2	219.20	260.30
10	273.0	444.50	254.50	47.70	117.3	273.00	320.50
12	323.8	520.70	304.80	50.80	130.0	323.80	374.60
14	355.6	584.20	По данным заказчика	53.80	142.7	355.60	425.40
16	406.4	647.70		57.15	146.0	406.40	482.60
18	457.2	711.20		60.45	158.7	457.20	533.40
20	508.0	774.70		63.50	162.0	508.00	587.20
24	609.6	914.40		69.85	168.1	609.00	701.50

Труба		Выступающая поверхность	Данные сварки			Вес
Номинальный Размер Трубы		G	H	I	J
	Наружный диаметр	Диаметр выступа	Количество отверстий	Диаметр отверстия болта	Диаметр круга отверстий	кг / шт
	мм	мм		мм	мм
1/2	21.30	35.00	4	15.70	66.55	0.75
3/4	26.70	42.90	4	19.00	82.50	1.26
1	33.40	50.80	4	19.00	88.90	1.52
1 1/4	42.20	63.50	4	19.00	98.50	2.03
1 1/2	48.30	73.15	4	22.30	114.3	2.89
2	60.30	91.90	8	19.00	127.0	3.40
2 1/2	73.00	104.60	8	22.30	149.3	5.17
3	88.90	127.00	8	22.30	168.1	6.93
3 1/2	101.6	139.70	8	22.30	184.1	8.67
4	114.3	157.20	8	22.30	200.1	11.2
5	141.3	185.70	8	22.30	234.9	15.1
6	168.3	215.90	12	22.30	269.7	19.1
8	219.1	269.70	12	25.40	330.2	29.9
10	273.0	323.80	16	28.40	387.3	42.7
12	323.8	381.00	16	31.70	450.8	61.8
14	355.6	412.70	20	31.70	514.3	85.8
16	406.4	469.90	20	35.00	571.5	106
18	457.2	533.40	24	35.00	628.6	131
20	508.0	584.20	24	35.00	685.8	158
24	609.6	692.10	24	38.10	812.8	230

Class 2500 lb

Труба		Данные втулки		Выступающая поверхность	Данные сварки
Номинальный Размер Трубы		E	F	G	H	I	J
	Наружный диаметр	Диаметр на сварном скосе	Диаметр втулки	Диаметр выступа	Количество отверстий	Диаметр отверстия болта	Диаметр круга отверстий
	мм	мм	мм	мм		мм	мм
1/2	21.30	21.30	42.9	35.00	4	22.40	88.90
3/4	26.70	26.70	50.8	42.90	4	22.40	95.30
1	33.40	33.50	57.15	50.80	4	25.40	108.00
1 1/2	42.20	42.20	73.15	63.50	4	28.40	130.00
1 1/2	48.30	48.30	79.25	73.15	4	31.75	146.1
2	60.30	60.45	95.3	91.90	8	28.40	171.5
2 1/2	73.00	73.15	114.3	104.6	8	31.75	196.9
3	88.90	88.90	133.4	127.00	8	35.10	228.6
4	114.3	114.3	165.1	157.2	8	41.10	273.1
5	141.3	141.2	203.2	185.7	8	47.80	323.9
6	168.3	168.4	235	215.9	8	53.80	368.3
8	219.1	219.2	304.8	269.7	12	53.80	438.2
10	273	273.00	374.7	323.8	12	66.55	539.8
12	323.8	323.8	441.5	381.00	12	73.15	619.3

Труба		Данные Фланца				Вес
Номинальный Размер Трубы		A	B	C	D
	Наружный диаметр	Общий диаметр	Внутренний диаметр	Толщина фланца мин.	Общая длина	кг / шт
	мм	мм	мм	мм	мм
1/2	21.30	133.4	По данным заказчика	30.20	73.15	3.12
3/4	26.70	139.7		31.75	79.25	3.70
1	33.40	158.8		35.10	88.90	5.24
1 1/2	42.20	184.2		38.10	95.30	7.74
1 1/2	48.30	203.2		44.50	111.3	10.9
2	60.30	235.00		50.80	127.00	16.2
2 1/2	73.00	266.7		57.15	142.7	23.7
3	88.90	304.8		66.55	168.1	36.2
4	114.3	355.6		76.20	190.5	55.3
5	141.3	419.1		91.90	228.6	92.5
6	168.3	482.6		108.00	273.1	143
8	219.1	552.5		127.00	317	215
10	273	673.1		165.1	419.1	406
12	323.8	762.00		184.2	463.6	572

Примечания:

Класс 150Ib - Класс 300 Ib:

Размерный ряд B соответствует внутреннему диаметру трубы. Приведенные значения предполагают наличие 40 с / стандартной толщины стенки. Вес соответствует данным производителя и являются приблизительными.

Фланцы с гладкой уплотнительной поверхностью могут быть изготовлены в полную толщину, С, или с отсутствующей приподнятой поверхностью (что является нестандартной спецификацией).

Class 600 Ib - Class 2500 Ib:

Размерный ряд B соответствует внутреннему диаметру трубы. Приведенные значения предполагают наличие 40 с / стандартной толщины стенки. Вес соответствует данным производителя и являются приблизительными.

Широкий ассортимент сырья для производства фланцев:

Легированная сталь:   ASTM A182 F11 1 1/4% Cr 1/2% Mo F5 F9 F91

                                         ASTM A182 F22 2 1/4% Cr 1% Mo F92 F911

                                         ASTM A350 LF2 LF3 LF6 и т.д.

Углеродистая сталь:    ASTM A 105 A105N и т.д.

Нержавеющая сталь:   ASTM A182 F316 F316L F317 F321

                                         ASTM A l 82 F304 F310 F904L F317L F347H и т.д.

Дуплексная сталь:       ASTM A182 F51 F53 F54 F55 F57 и т.д.

• Класс давления: от 300 lb до 2500 lb

• Размерный ряд: от 1" в номинальном диаметре

Выпускные фланцы предназначены для использования вместо стандартных фланцев при

необходимости установки дисковой диафрагмы или измерительного сопло.

Выпускные фланцы предназначены для использования вместо стандартных фланцев при

необходимости установки дисковой диафрагмы или измерительного сопло.
