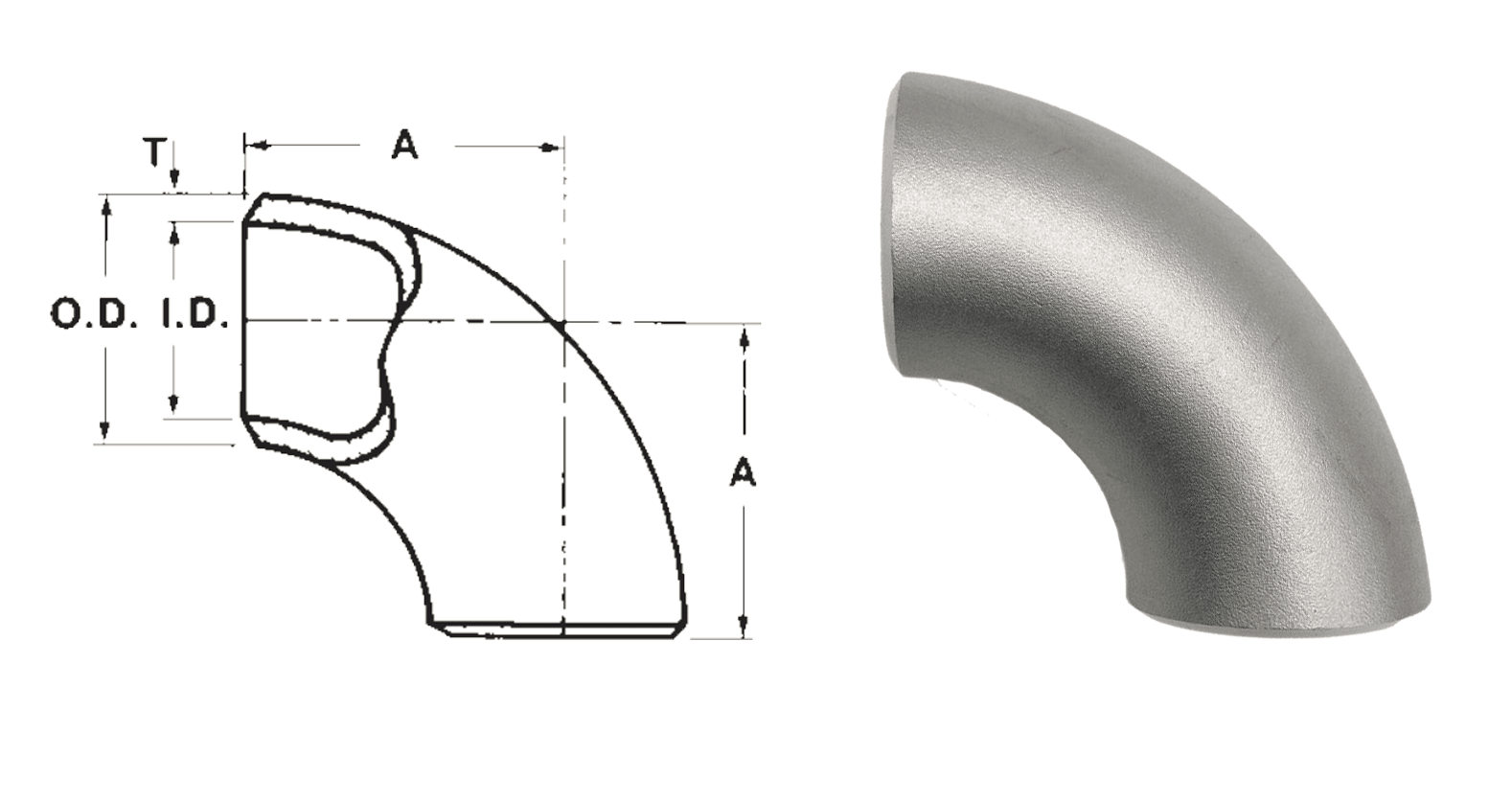

Колено 90° с большим радиусом гиба

Стандартный вес, Сверхпрочный,Перечень160, Особой повышенной прочности

Углеродистая сталь, углеродистая и

ферритная легированная сталь,

углеродистая нержавеющая сталь,

дуплексная и легированная сталь, ASTM A-234, ASME/ANSI Bl6.9,ASTM A-234,A403,A420,A8 15,ASME/ANSI Bl6.9.

		Наружный диаметр на скосе O.D. (мм)	Центр-Конец, Номинальный А (мм)	СТАНДАРТНЫЙ ВЕС			ОСОБО ПРОЧНЫЙ
NPS	DN	Наружный диаметр на скосе O.D. (мм)	Центр-Конец, Номинальный А (мм)	Внутренний диаметр l.D. (мм)	Толщина Стенки T (мм)	Приблиительный Вес (кг)	Внутренний диаметр l.D. (мм)	Толщина Стенки T (мм)	Приблиительный Вес (кг)
15		21	38	15.80	2.77	0.09	13.87	3.73	.09
3/4	20	27	29	20.93	2.87	0.14	18.85	3.91	.09
1	25	33	38	26.64	3.38	0.18	24.31	4.55	0.23
1 1/4	32	42	48	35.05	3.56	0.23	32.46	4.85	0.32
1 1/2	40	48	57	40.89	3.68	0.34	38.10	5.08	0.45
2	50	60	76	52.50	3.91	0.68	49.25	5.54	0.9
2	65	73	95	62.71	5.16	1.35	59.00	7.01	1.8
3 1/2	80	89	114	77.93	5.49	2.03	73.66	7.62	2.7
(2)3 1/2	90	102	133	90.12	5.74	2.8	85.45	8.08	3.83
4	100	114	152	102.26	6.02	3.8	97.18	8.56	5.4
5	125	141	190	128.19	6.55	6.4	122.25	9.53	9.0
6	150	168	229	154.05	7.11	10.4	146.33	10.97	14
8	200	219	305	202.72	8.18	20	193.68	12.70	31
10	250	273	381	254.5	9.27	35	247.65	12.70	50
12	300	324	457	304.8	9.53	53	298.45	12.70	68
14	350	356	533	336.6	9.53	66	330.2	12.70	86
16	400	406	610	386.1	9.53	91	381.0	12.70	116
18	450	457	686	438.2	9.53	115	431.8	12.70	147
20	500	508	62	489.0	9.53	139	482.6	12.70	189
22	550	559	838	539.8	9.53	177	533.4	12.70	234
24	600	616	914	590.6	9.53	201	584.2	12.70	273
26	650	660	991	641.4	9.53	247	635.0	12.70	328
30	750	762	1143	743.0	9.53	331	736.6	12.70	429
36	900	914	1372	895.4	9.53	478	889.0	12.70	635
42∆	1100	1067	1600	1,047.8	9.53	616	1,041.1	12.70	820

		Наружный диаметр на скосе O.D. (мм)	Центр-Конец, Номинальный А (мм)	СТАНДАРТ 160			ДВОЙНОЙ ОСОБО ПРОЧНЫЙ
NPS	DN	Наружный диаметр на скосе O.D. (мм)	Центр-Конец, Номинальный А (мм)	Внутренний диаметр l.D. (мм)	Толщина Стены TТолщина Стенки T (мм)	Приблиительный Вес (кг)	Внутренний диаметр l.D. (мм)	Толщина Стены TТолщина Стенки T (мм)	Приблиительный Вес (кг)
15		21	38	-	-	-	-	-	-
3/4	20	27	29	-	-	-	-	-	-
1	25	33	38	20.7	6.35	0.27	15.21	9.09	0.36
1 1/4	32	42	48	29.5	6.35	0.45	22.76	9.70	0.63
1 1/2	40	48	57	34.0	7.14	0.81	27.94	10.16	0.90
2	50	60	76	42.9	8.74	1.44	38.18	11.07	1.71
2	65	73	95	54.0	9.53	2.70	44.98	14.02	3.20
3 1/2	80	89	114	66.7	11.13	4.05	58.42	15.24	5.04
(2)3 1/2	90	102	133	-	-	-	69.29	16.15	7.3
4	100	114	152	87.3	13.49	8.5	80.06	17.12	9.5
5	125	141	190	109.6	15.88	15	103.20	19.05	17
6	150	168	229	131.8	18.26	27	124.38	21.95	28
8	200	219	305	173.05	23.01	57	174.63	22.23	54
10	250	273	381	215.90	28.58	122
12	300	324	457	257.20	33.53	207
14	350	356	533	284.18	35.71	253
16	400	406	610	325.42	40.49	371
18	450	457	686	1) Может поставляться размером в1,5 дюйма (38 мм) по просьбе производителя. 2) 3-1 / 2XXS не указывается в стандартах ASME / ANST B36.10M. (Δ) Производится из рентгеновской сварной трубы со снятым напряжением. В соответствии с требованиями ASME Boiler & Pressure VesselCode сварные детали подвергаются 100 ° рентгенодефектоскопии. Данные фитинги также представлены в другом размерном ряде и толщине стен.
20	500	508	62
22	550	559	838
24	600	616	914
26	650	660	991
30	750	762	1143
36	900	914	1372
42∆	1100	1067	1600

Колено с большим радиусом гиба: 45 ° и 90 °

Размерный ряд: 1/2'' - 48'', 1/2'' - 48''

Вид материала: нержавеющая сталь, углеродистая и легированная сталь, дуплексная сталь, супердуплекс.

ASME/ANSI B16.28 ASTM8
