Фланец ASME B16.47 Серии A (MSS SP-44)

Class 150 lb

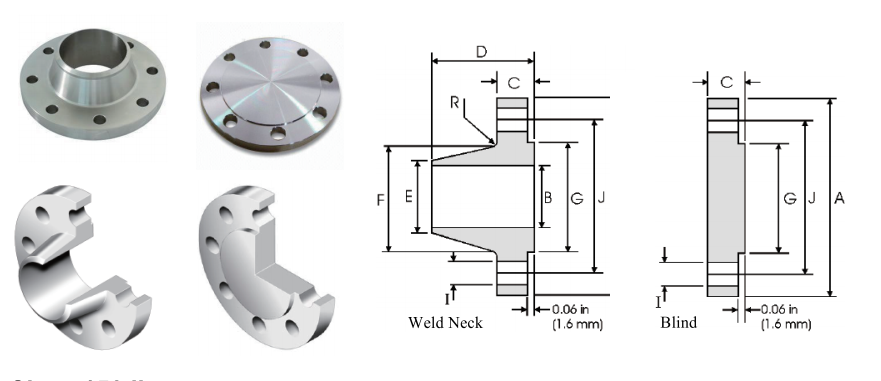

Труба	Данные о фланцах					Втулка
Номинальный размер трубы	A	C		D	E	F
	Общий диаметр	Толщина фланца WNF, мин	Толщина глухого фланца, мин	Общая длина WFN	Диаметр на скосе сварного шва	Диаметр втулки
	Общий диаметр	Толщина фланца WNF, мин	Толщина глухого фланца, мин	Общая длина WFN	Диаметр на скосе сварного шва	Диаметр втулки
	мм	мм	мм	мм	мм	мм
22	749.30	45.97	45.97	149.35	558.80	609.60
26	869.95	68.33	68.33	120.65	660.40	676.15
28	927.10	71.37	71.37	125.48	711.20	726.95
30	984.25	74.68	74.68	136.65	762.00	781.05
32	1,060.5	81.03	81.03	144.53	812.80	831.85
34	1,111.3	82.55	82.55	149.35	863.60	882.65
36	1,168.4	90.42	90.42	157.23	914.40	933.45
38	1,238.3	87.38	87.38	157.23	965.20	990.60
40	1,289.1	90.42	90.42	163.58	1,016.0	1,041.4
42	1,346.2	96.77	96.77	171.45	1,066.8	1,092.2
44	1,403.4	101.60	101.60	177.80	1,117.6	1,143.0
46	1,454.2	103.12	103.12	185.67	1,168.4	1,196.9
48	1,511.3	107.95	107.95	192.02	1,219.2	1,247.7

Труба	Втулка	Выступающая поверхность	Данные сверления
Номинальный размер трубы	F	G	H	I	J	R
	Диаметр втулки	Диаметр выступа	Количество отверстий	Диаметр отверстия болта	Диаметр окружностей отверстий	Угол скоса
	Диаметр втулки	Диаметр выступа		Диаметр отверстия болта	Диаметр окружностей отверстий	Угол скоса
	мм	мм		мм	мм	мм
22	609.60	641.35	20	35.05	692.15	9.65
26	676.15	749.30	24	35.05	806.45	9.65
28	726.95	800.10	28	35.05	863.60	11.18
30	781.05	857.25	28	35.05	914.40	11.18
32	831.85	914.40	28	41.15	977.90	11.18
34	882.65	965.20	32	41.15	1,028.7	12.70
36	933.45	1,022.4	32	41.15	1,085.9	12.70
38	990.60	1,073.2	32	41.15	1,149.4	12.70
40	1,041.4	1,124.0	36	41.15	1,200.2	12.70
42	1,092.2	1,193.8	36	41.15	1,257.3	12.70
44	1,143.0	1,244.6	40	41.15	1,314.5	12.70
46	1,196.9	1,295.4	40	41.15	1,365.3	12.70
48	1,247.7	1,358.9	44	41.15	1,422.4	12.70

Class 300 lb

Труба	Данные о фланцах					Втулка
Номинальный размер трубы	A	C		D	E	F
	Общий диаметр	Толщина фланца WNF, мин	Толщина глухого фланца, мин	Общая длина WFN	Диаметр на скосе сварного шва	Диаметр втулки
	Общий диаметр	Толщина фланца WNF, мин	Толщина глухого фланца, мин	Общая длина WFN	Диаметр на скосе сварного шва	Диаметр втулки
	мм	мм	мм	мм	мм	мм
22	838.20	66.55	66.55	165.10	558.80	641.35
26	971.55	79.25	84.07	184.15	660.40	720.85
28	1,035.1	85.85	90.42	196.85	711.20	774.70
30	1,092.2	91.95	95.25	209.55	762.00	827.02
32	1,149.4	98.55	100.08	222.25	812.80	881.13
34	120.5	101.60	104.65	231.65	863.60	936.75
36	1,270.0	104.65	111.25	241.30	914.40	990.60
38	1,168.4	107.95	107.95	180.85	965.20	993.65
40	1,238.3	114.30	114.30	193.55	101.6	1,047.8
42	1,289.1	119.13	119.13	200.15	106.7	1,098.6
44	1,352.6	123.95	123.95	206.25	111.8	1,149.4
46	1,416.1	128.52	128.52	215.90	116.8	1,203.5
48	1,466.9	133.35	133.35	223.77	121.9	1,254.3

Труба	Втулка	Выступающая поверхность	Данные сверления
Номинальный размер трубы	F	G	H	I	J	R
	Диаметр втулки	Диаметр выступа	Количество отверстий	Диаметр отверстия болта	Диаметр окружностей отверстий	Угол скоса
	Диаметр втулки	Диаметр выступа		Диаметр отверстия болта	Диаметр окружностей отверстий	Угол скоса
	мм	мм		мм	мм	мм
22	641.35	641 .35	24	41.15	742.95	9.65
26	720.85	749.30	28	44.45	876.30	9.65
28	774.70	800.10	28	44.45	939.80	11.18
30	827.02	857.25	28	47.75	996.95	11.18
32	881.13	914.40	28	50.80	1,054.10	11.18
34	936.75	965.20	28	50.80	1,104.90	12.70
36	990.60	102.24	32	53.85	1,168.40	12.70
38	993.65	102.87	32	41.15	1,092.20	12.70
40	1,047.8	108.59	32	44.45	1,155.70	12.70
42	1,098.6	113.67	32	44.45	1,206.60	12.70
44	1,149.4	119.38	32	47.75	1,263.70	12.70
46	1,203.5	124.40	28	50.80	1,320.80	12.70
48	1,254.3	130.18	32	50.80	1371 .6	12.70

Class 600 lb

Труба	Данные о фланцах					Втулка
Номинальный размер трубы	A	C		D	E	F
	Общий диаметр	Толщина фланца WNF, мин	Толщина глухого фланца, мин	Общая длина WFN	Диаметр на скосе сварного шва	Диаметр втулки
	Общий диаметр	Толщина фланца WNF, мин	Толщина глухого фланца, мин	Общая длина WFN	Диаметр на скосе сварного шва	Диаметр втулки
	мм	мм	мм	мм	мм	мм
22	869.95	95.25	95.25	196.85	558.80	666.75
26	1,016.0	107.95	125.48	222.25	660.40	747.78
28	1,073.2	111.25	131.83	234.95	711.20	803.15
30	1,130.3	114.30	139.70	247.65	762.00	862.08
32	1,193.8	117.35	147.57	260.35	812.80	917.45
34	1,244.6	120.65	153.92	269.75	863.60	973.07
36	1,314.5	123.95	162.05	282.45	914.40	1,031.75
38	1,270.0	152.40	155.45	254.00	965.20	1,022.35
40	1,320.8	158.75	162.05	263.65	1,016.0	1,073.2
42	1,403.4	168.15	171.45	279.40	1,066.8	1,127.3
44	1,454.2	172.97	177.80	289.05	1,117.6	1,181.1
46	1,511.3	179.32	185.67	299.97	1,168.4	1,235.0
48	1,593.9	188.98	195.33	315.98	1,219.2	1,289.1

Труба	Втулка	Выступающая поверхность	Данные сверления
Номинальный размер трубы	F	G	H	I	J	R
	Диаметр втулки	Диаметр выступа	Количество отверстий	Диаметр отверстия болта	Диаметр окружностей отверстий	Угол скоса
	Диаметр втулки	Диаметр выступа		Диаметр отверстия болта	Диаметр окружностей отверстий	Угол скоса
	мм	мм		мм	мм	мм
22	666.75	641.35	24	47.75	777.75	11.18
26	747.78	749.30	28	50.80	914.40	12.70
28	803.15	800.10	28	53.85	965.20	12.70
30	862.08	857.25	28	53.85	1,022.4	12.70
32	917.45	914.40	28	60.45	1,079.5	12.70
34	973.07	965.20	28	60.45	1,130.3	14.22
36	1,031.75	1,022.35	28	66.55	1,193.0	14.22
38	1,022.35	1,054.10	28	60.45	1,162.1	14.22
40	1,073.2	1,111.3	32	60.45	1,212.9	14.22
42	1,127.3	1,168.4	28	66.55	1,282.7	14.22
44	1,181.1	1,225.6	32	66.55	1,333.5	14.22
46	1,235.0	1,276.4	32	66.55	1,390.7	14.22
48	1,289.1	1,333.5	32	73.15	1,460.5	14.22

Class 900 lb

Труба	Данные о фланцах					Втулка
Номинальный размер трубы	A	C		D	E	F
	Общий диаметр	Толщина фланца WNF, мин	Толщина глухого фланца, мин	Общая длина WFN	Диаметр на скосе сварного шва	Диаметр втулки
	Общий диаметр	Толщина фланца WNF, мин	Толщина глухого фланца, мин	Общая длина WFN	Диаметр на скосе сварного шва	Диаметр втулки
	мм	мм	мм	мм	мм	мм
26	1,085.9	139.70	160.27	285.75	660.4	774.70
28	1,168.4	142.75	171.45	298.45	711.2	831.85
30	1,231.9	149.35	182.37	311.15	762.0	889.00
32	1,314.5	158.75	193.55	330.20	812.8	946.15
34	1,397.0	165.10	204.72	349.25	863.6	1,006.4
36	1,460.5	171.45	214.38	361.95	914.4	1,063.8
38	1,460.5	190.50	215.90	352.55	965.2	1,073.2
40	1,511.3	196.85	223.77	363.47	1,016.0	1,127.3
42	1,562.1	206.25	231.65	371.35	1,066.8	1,176.3
44	1,648.0	214.38	242.82	390.65	1,117.6	1,235.0
46	1,733.6	225.55	255.52	410.97	1,168.4	1,292.4
48	1,784.4	233.43	263.65	419.10	1,219.2	1,343.2

Труба	Втулка	Выступающая поверхность	Данные сверления
Номинальный размер трубы	F	G	H	I	J	R
	Диаметр втулки	Диаметр выступа	Количество отверстий	Диаметр отверстия болта	Диаметр окружностей отверстий	Угол скоса
	Диаметр втулки	Диаметр выступа		Диаметр отверстия болта	Диаметр окружностей отверстий	Угол скоса
	мм	мм		мм	мм	мм
26	774.70	749.30	20	73.15	952.50	11.18
28	831.85	800.10	20	79.25	1,022.4	12.70
30	889.00	857.25	20	79.25	1,085.9	12.70
32	946.15	914.40	20	85.85	1,155.7	12.70
34	1,006.4	965.20	20	91.95	1,225.6	14.22
36	1,063.8	1,022.4	20	91.95	1,289.1	14.22
38	1,073.2	1,098.6	20	91.95	1,289.1	19.05
40	1,127.3	1,162.1	24	91.95	1,339.9	20.57
42	1,176.3	1,212.9	24	91.95	1,390.7	20.57
44	1,235.0	1,270.0	24	98.55	1,463.6	22.35
46	1,292.4	1,333.5	24	104.65	1,536.7	22.35
48	1,343.2	1,384.3	24	104.65	1,587.5	23.88

Примечание:

Фланцы ASME 816.47 серии A (> NPS 26) принадлежат к категории фланцев MMS SP-44.

Категория MSS SP-44 также охватывает типы фланцев от NPS 12 до NPS 24, которые в свою очередь тождественны ASME 816.5.

Руководствоваться MSS SP-44, который является единственным источником для указанных выше размеров фланцев категории NPS 22.

Размерный ряд 8 должен быть указан покупателем.

Фланцы с гладкой уплотнительной поверхностью могут быть изготовлены в полную толщину, С, или с отсутствующей приподнятой поверхностью (что является нестандартной спецификацией).

WNF= Воротноковый фланец

Большой конец ступицы может быть заостренным или ровным.

Широкий ассортимент сырья для производства фланцев:

Легированная сталь: ASTM A182 Fl I 1 % Cr Yz% Mo F5 F9 F91

ASTM A182 F22 2 % Cr 1% Mo F92 F911

ASTM A350 LF2 LF3 LF6 и т.д..

Углеродистая сталь: ASTM A l 05 A105N и т.д..

Нержавеющая сталь: ASTM A l 82 F304 F310 F904L F317L F347H и т.д.

Дуплексная сталь: ASTM A182 F51 F53 F54 F55 F57 и т.д.

• Класс давления: от 300 lb до 2500 lb

• Размерный ряд: от 1 " в номинальном диаметре

Выпускные фланцы предназначены для использования вместо стандартных фланцев при необходимости установки дисковой диафрагмы или измерительного сопло.

Выпускные фланцы предназначены для использования вместо стандартных фланцев при

необходимости установки дисковой диафрагмы или измерительного сопло.
